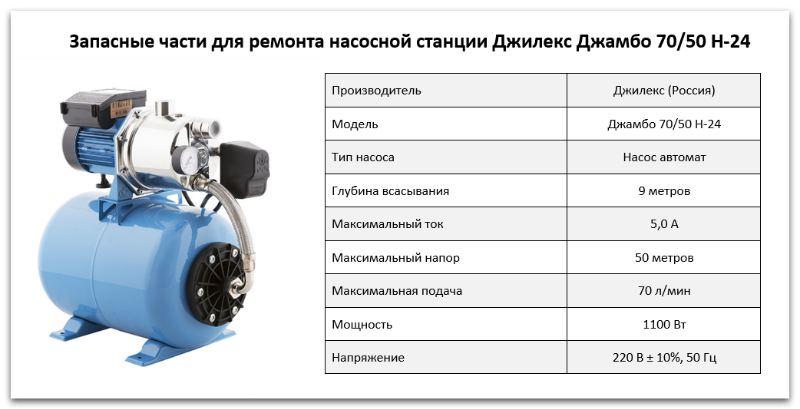

Запчасти Джамбо 70/50 Н-24

запчасти Джилекс 70/50 Н-24: принципиальная схема

Фильтр

По популярности По алфавиту По цене

Джилекс ремкомплект Джамбо 70/50 (оригинал) (RMKDZH7050V2)

Быстрый просмотр

Ремкомплект для насоса и насосной станции Джилекс Джамбо 70/50 (RMKDZH7050V2)

2 721.70 ₽ /шт

3 202 ₽

Экономия

480.30 ₽

- +

В корзину

Быстрый просмотр

Корпус для насоса и насосной станции Джилекс Джамбо 70/50 Н, нержавеющий (KOR7050N)

4 056.20 ₽ /шт

4 772 ₽

Экономия

715.80 ₽

- +

В корзину

Быстрый просмотр

Корпус для насоса и насосной станции Джилекс Джамбо 70/50 Н, комплект с уплотнением (KKOR7050N)

4 328.20 ₽ /шт

5 092 ₽

Экономия

763.80 ₽

- +

В корзину

Быстрый просмотр

Мембрана для насосной станции Джилекс Джамбо 70/50 Н-24 (membrNS7050n24)

1 429.70 ₽ /шт

1 682 ₽

Экономия

252.30 ₽

- +

В корзину

Быстрый просмотр

Мембрана 24 литра для насосной станции Джилекс Джамбо 70/50 (membr7050L24)

1 418.65 ₽ /шт

1 669 ₽

Экономия

250.35 ₽

- +

В корзину

Джилекс сопло в сборе 70/50 + кольцо (RMKSK7050)

Быстрый просмотр

Сопло в сборе для насоса и насосной станции Джилекс Джамбо 70/50 + кольцо (RMKSK7050)

597.55 ₽ /шт

703 ₽

Экономия

105.45 ₽

- +

В корзину

Джилекс колесо рабочее Джамбо 70/50 (kolesorab7050)

Быстрый просмотр

Колесо рабочее для насоса и насосной станции Джилекс Джамбо 70/50 (kolesorab7050)

639.20 ₽ /шт

752 ₽

Экономия

112.80 ₽

- +

В корзину

Быстрый просмотр

Дно для насоса и насосной станции Джилекс Джамбо 70/50 (dno7050)

514.25 ₽ /шт

605 ₽

Экономия

90.75 ₽

- +

В корзину

Джилекс кольцо корпуса насоса Джамбо 70/50 (kolcokorp7050)

Быстрый просмотр

Уплотнительное кольцо корпуса насоса для Джилекс Джамбо 70/50 (kolcokorp7050)

330.65 ₽ /шт

389 ₽

Экономия

58.35 ₽

- +

В корзину

Джилекс кольцо трубки Вентури Джамбо 70/50 (kolcosopl7050)

Быстрый просмотр

Кольцо трубки Вентури для насоса и насосной станции Джилекс Джамбо 70/50 (kolcosopl7050)

113.05 ₽ /шт

133 ₽

Экономия

19.95 ₽

- +

В корзину

Джилекс кронштейн Джамбо 70/50 (kronsh7050)

Быстрый просмотр

Кронштейн для насоса и насосной станции Джилекс Джамбо 70/50 (kronsh7050)

1 690.65 ₽ /шт

1 989 ₽

Экономия

298.35 ₽

- +

В корзину

Джилекс аппарат направляющий Джамбо 7050 (apparatn7050)

Быстрый просмотр

Аппарат направляющий для насоса и насосной станции Джилекс Джамбо 70/50 (apparatn7050)

568.65 ₽ /шт

669 ₽

Экономия

100.35 ₽

- +

В корзину

Джилекс шланг в металлооплетке Джамбо 70/50 Н 24 (shlang7050N24)

Быстрый просмотр

Шланг в металлооплетке для насосной станции Джилекс Джамбо 70/50 Н-24 (shlang7050N24)

2 506.65 ₽ /шт

2 949 ₽

Экономия

442.35 ₽

- +

В корзину

Джилекс манометр аксиальный Джамбо 7050 (manom7050)

Быстрый просмотр

Манометр аксиальный для насоса и насосной станции Джилекс Джамбо 70/50 (manom7050)

781.15 ₽ /шт

919 ₽

Экономия

137.85 ₽

- +

В корзину

Джилекс реле давления Джамбо 70/50 (reled7050)

Быстрый просмотр

Реле давления для насосной станции Джилекс Джамбо 70/50 (reled7050)

1 588.65 ₽ /шт

1 869 ₽

Экономия

280.35 ₽

- +

В корзину

Джилекс фланец со штуцером Джамбо 70/50 (flanec7050)

Быстрый просмотр

Фланец со штуцером для насосной станции Джилекс Джамбо 70/50 (flanec7050)

568.65 ₽ /шт

669 ₽

Экономия

100.35 ₽

- +

В корзину

Джилекс ротор для насоса Джамбо 70/50, D=58мм (rotor7050d58)

Быстрый просмотр

Ротор для насоса и насосной станции Джилекс Джамбо 70/50, D=58мм (rotor7050d58)

2 351.95 ₽ /шт

2 767 ₽

Экономия

415.05 ₽

- +

В корзину

Джилекс уплотнение торцевое Джамбо 70/50 (upl7050)

Быстрый просмотр

Уплотнение торцевое для насоса и насосной станции Джилекс Джамбо 70/50 (upl7050)

364.65 ₽ /шт

429 ₽

Экономия

64.35 ₽

- +

В корзину

Джилекс сопло в сборе Джамбо 70/50 (soplo7050)

Быстрый просмотр

Сопло в сборе для насоса и насосной станции Джилекс Джамбо 70/50 (soplo7050)

543.15 ₽ /шт

639 ₽

Экономия

95.85 ₽

- +

В корзину

Направляющий аппарат Джилекс Джамбо 70/50 Н-24 (apparatn7050N24)

Быстрый просмотр

Аппарат направляющий для насосной станции Джилекс Джамбо 70/50 Н-24 (apparatn7050N24)

568.65 ₽ /шт

669 ₽

Экономия

100.35 ₽

- +

В корзину

1 2 3 4 5

Схема насосной станции

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
1.	Винт М5х16 оцинкованный DIN912 внутр. шест., кл 8,8	М141	164	8
10.	Корпус Джамбо 70/50 Н нержавеющий	KOR7050N		1
19.	Шланг TF 500FC1M1 в металлооплетке	shlang7050N24	094	1
20.	Манометр МDА 50/6 – 1/4», аксиальный	manom7050	064	1
21.	Штуцер 5-ти выводной R5V удлиненный	9006	066	1
29.	Реле давления РДМ-5	reled7050	063	1
32.	Крышка вентилятора XKJ-110ES	М339	266	1
37.	Крышка конденсаторной коробки 134х111 мм	М622	338	1
38.	Коробка конденсаторная 134х111 мм	М543	321	1
41.	Корпус двигателя с обмоткой XKJ-110ES 0,75 кВт	М345	270	1
41.	Корпус дв. с обмоткой HJ-750W RAL 5012	rotor70501	270
53.	Упор 34х25-М8х4	М626	341	1
58.	Винт резьбовыдавливающий Taptite 2000 М8х15,5 с линзовидной головкой, класс прочн. 10, Torx 45, оц.	М2432	183	6
60.	Корпус ГА 24 крашенный	membrbak7050ga24	441	1
63.	Фланец со штуцером гидроаккумулятора Ø158-1" (пласт.) Torx 45	flanec7050	206	1

Схема насосной части

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
1.	Винт М5х16 оцинкованный DIN912 внутр. шест., кл 8,8	М141	164	8
4.	Дно 70/50 (до марта 2014)	М1035	116	1
4.	Дно 70/50 - Ф20,5 (после марта 2014)	dno7050	578	1
5.	Заглушка 1" транспортная	М830	415	2
7.	Колесо рабочее 130х40-12хМ10 (до марта 2014)	М718	383	1
7.	Колесо рабочее Ø130х28-Ø12хМ10 (после марта 2014)	kolesorab7050	579	1
8.	Кольцо 032-036-25 ГОСТ 9833-73	kolcosopl7050	196	1
9.	Кольцо уплотнительное 165-170-36-2-3	kolcokorp7050	184	1
10.	Корпус Джамбо 70/50 Н нержавеющий	KOR7050N		1
11.	Направляющий аппарат 131х42	apparatn7050	394	1
13.	Уплотнение торцевое 12-26-20,5 (5) (до марта 2014, не поставляется)	М042	103	1
13.	Уплотнение торцевое 12-20,6-23,5 (после марта 2014)	upl7050	102	1
14.	Сопло в сборе 70/50	soplo7050	106	1
15.	Манжета армированная 1-12х26х7	М031	096	1
19.	Шланг TF 500FC1M1 в металлооплетке	shlang7050N24	094	1
20.	Манометр МDА 50/6 – 1/4», аксиальный	manom7050	064	1
21.	Штуцер 5-ти выводной R5V удлиненный	9006	066	1
29.	Реле давления РДМ-5	reled7050	063	1
32.	Крышка вентилятора XKJ-110ES	М339	266	1
36.	Шайба Ф5, оцинкованная DIN 125	М279	242	4
37.	Крышка конденсаторной коробки 134х111 мм	М622	338	1
38.	Коробка конденсаторная 134х111 мм	М543	321	1
40.	Кронштейн XKJ-110ES	kronsh7050	274	1
53.	Упор 34х25-М8х4	М626	341	1
55.	Электрокабель КГБ 3x2,5-1,5 с вилкой	М323	308	1
60.	Корпус ГА 24 крашенный	membrbak7050ga24	441	1

Схема электродвигателя

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
31.	Шайба пружинная 27	М538	316	1
32.	Крышка вентилятора XKJ-110ES	М339	266	1
33.	Вентилятор XKJ-110ES	М337	264	1
34.	Щит подшипниковый задний XKJ-110ES	shchit7050	261	1
35.	Болт М5х135, оцинкованный	М537	315	4
36.	Шайба Ф5, оцинкованная DIN 125	М279	242	4
37.	Крышка конденсаторной коробки 134х111 мм	М622	338	1
38.	Коробка конденсаторная 134х111 мм	М543	321	1
39.	Ротор XKJ-110ES	rotor7050	260	1
39.	Ротор HJ-750W	rotor70500	260	1
40.	Кронштейн XKJ-110ES	kronsh7050	274	1
41.	Корпус двигателя с обмоткой XKJ-110ES 0,75 кВт	М345	270	1
41.	Корпус дв. с обмоткой HJ-750W RAL 5012	rotor70501	270
42.	Подшипник 6202 ZZ	М1315	157	2
43.	Винт самонарезающий Ф4х16, оцинк, линзообразная головка	М539	317	4
44.	Уплотнение конденсаторной коробки 134х111 мм	М542	320	1
45.	Выключатель кнопочный 4 контакта 30х25 250В 15А с подсветкой	vykl7050	323	1
46.	Клеммная колодка 3-х контактная	М541	319	1
48.	Джилекс винт М4х10 оцинкованный DIN7985	М544	322	1
50.	Накидная гайка М18х1,5 пластм.	М623	339	1
51.	Уплотнение гермоввода 17х8-8	М546	324	1
52.	Уплотнение выключателя кнопочного 30х25	М624	340	1
53.	Упор 34х25-М8х4	М626	341	1
54.	Зажим конденсатора 65х65х25	М816	411	1
55.	Электрокабель КГБ 3x2,5-1,5 с вилкой	М323	308	1
56.	Конденсатор uF 16 V450	М018	085	1

Схема гидроаккумулятора

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
58.	Винт резьбовыдавливающий Taptite 2000 М8х15,5 с линзовидной головкой, класс прочн. 10, Torx 45, оц.	М2432	183	6
59.	Клапан воздушный гидроаккумулятора в сборе	М2680	100	1
60.	Корпус ГА 24 крашенный	membrbak7050ga24	441	1
61.	Крышка клапана воздушного гидроаккумулятора	М135	160	1
62.	Мембрана гидроаккумулятора 24 Г	membr7050L24	068	1
63.	Фланец со штуцером гидроаккумулятора Ø158-1" (пласт.) Torx 45	flanec7050	206	1
64.	Шайба М8 (8х20х1)	М2031	205	8

Насосная станция разработана специально для выкачивания чистой воды из разных источников (например, колодцев) и её подачи в частные дома, дачные участки, на фермы и другим потребителям.

Агрегат состоит из следующих частей:

работающий от электросети поверхностный насос мощностью 1100 Вт;
горизонтальный гидробак вместимостью 24 л;
манометр, позволяющий следить за давлением в системе;
соединительная арматура;
реле давления, запускающее насос при открытии крана и прекращающий его работу при закрытии;
электропровод с вилкой для подключения к сети 220 В.

Корпус электронасоса изготовлен из нержавеющей стали. Детали рабочего узла выполнены из износостойких пластических материалов. Оборудование оснащено встроенным эжектором, который создаёт неплохое всасывание воды и нужный напор.

Подъем может осуществляться с глубины не более 9 м. Мембранный бак поддерживает давление 1,5 атм. В зависимости от того открыт кран или закрыт устройство самостоятельно включается и отключается.

Сервисное обслуживание или самостоятельный ремонт

Когда происходит выход из строя оборудования, то производитель рекомендует обратиться в сервисный центр, который можно найти практически в любом городе.

Здесь квалифицированные специалисты определят причину неисправности и устранят её, при необходимости заменив, пришедшие в негодность запчасти Джилекс Джамбо 70/50 Н-24. Если такой центр находится далеко, то ремонт можно выполнить самостоятельно.

Чтобы отремонтировать насос Джамбо 70/50 Н-24 запчасти должны быть приобретены оригинальные. Весь процесс следует снимать на видео или делать фото.

Это позволит исключить ошибки при сборе насосной станции. Нужно понимать, что запчасти Джамбо 70/50 Н-24 при сборке, Вам придётся не только смонтировать в правильном порядке, но и корректно сориентировать их в пространстве.

При ремонте насоса у Вас не должно возникнуть никаких сложностей, для этого потребуется лишь простейший инструмент и умение держать отвёртку и плоскогубцы.

Общий каталог запчастей для насосной станции

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
1.	Винт М5х16 оцинкованный DIN912 внутр. шест., кл 8,8	М141	164	8
4.	Дно 70/50 (до марта 2014)	М1035	116	1
4.	Дно 70/50 - Ф20,5 (после марта 2014)	dno7050	578	1
5.	Заглушка 1" транспортная	М830	415	2
7.	Колесо рабочее 130х40-12хМ10 (до марта 2014)	М718	383	1
7.	Колесо рабочее Ø130х28-Ø12хМ10 (после марта 2014)	kolesorab7050	579	1
8.	Кольцо 032-036-25 ГОСТ 9833-73	kolcosopl7050	196	1
9.	Кольцо уплотнительное 165-170-36-2-3	kolcokorp7050	184	1
10.	Корпус Джамбо 70/50 Н нержавеющий	KOR7050N		1
11.	Направляющий аппарат 131х42	apparatn7050	394	1
13.	Уплотнение торцевое 12-26-20,5 (5) (до марта 2014, не поставляется)	М042	103	1
13.	Уплотнение торцевое 12-20,6-23,5 (после марта 2014)	upl7050	102	1
14.	Сопло в сборе 70/50	soplo7050	106	1
15.	Манжета армированная 1-12х26х7	М031	096	1
16.	Винт М8х25 оцинкованный, с внутренним шестигранником DIN 912 кл.	М145	167	2
17.	Гайка M8 оцинкованная	М152	173	2
18.	Шайба 8.01.16 ГОСТ 6958-78 (оцинк. увелич.)	М267	232	4
19.	Шланг TF 500FC1M1 в металлооплетке	shlang7050N24	094	1
20.	Манометр МDА 50/6 – 1/4», аксиальный	manom7050	064	1
21.	Штуцер 5-ти выводной R5V удлиненный	9006	066	1
29.	Реле давления РДМ-5	reled7050	063	1
30.	Электродвигатель XKJ-110ES 750 Вт	М044	105	1
31.	Шайба пружинная 27	М538	316	1
32.	Крышка вентилятора XKJ-110ES	М339	266	1
33.	Вентилятор XKJ-110ES	М337	264	1
34.	Щит подшипниковый задний XKJ-110ES	shchit7050	261	1
35.	Болт М5х135, оцинкованный	М537	315	4
36.	Шайба Ф5, оцинкованная DIN 125	М279	242	4
37.	Крышка конденсаторной коробки 134х111 мм	М622	338	1
38.	Коробка конденсаторная 134х111 мм	М543	321	1
39.	Ротор XKJ-110ES	rotor7050	260	1
39.	Ротор HJ-750W	rotor70500	260	1
40.	Кронштейн XKJ-110ES	kronsh7050	274	1
41.	Корпус двигателя с обмоткой XKJ-110ES 0,75 кВт	М345	270	1
41.	Корпус дв. с обмоткой HJ-750W RAL 5012	rotor70501	270
42.	Подшипник 6202 ZZ	М1315	157	2
43.	Винт самонарезающий Ф4х16, оцинк, линзообразная головка	М539	317	4
44.	Уплотнение конденсаторной коробки 134х111 мм	М542	320	1
45.	Выключатель кнопочный 4 контакта 30х25 250В 15А с подсветкой	vykl7050	323	1
46.	Клеммная колодка 3-х контактная	М541	319	1
47.	Винт М4х8 оцинкованный DIN7985	М540	318	5
48.	Накидная гайка М18х1,5 пластм.	М544	322	1
49.	Шайба Ф4, оцинкованная DIN 125	М918	426	3
50.	Накидная гайка М18х1,5 пластм.	М623	339	1
51.	Уплотнение гермоввода 17х8-8	М546	324	1
52.	Уплотнение выключателя кнопочного 30х25	М624	340	1
53.	Упор 34х25-М8х4	М626	341	1
54.	Зажим конденсатора 65х65х25	М816	411	1
55.	Электрокабель КГБ 3x2,5-1,5 с вилкой	М323	308	1
56.	Конденсатор 16 мкФ 450В (35x70, L=150)	М018	085	1
57.	Гидроаккумулятор 24Г	7021	048	1
58.	Винт резьбовыдавливающий Taptite 2000 М8х15,5 с линзовидной головкой, класс прочн. 10, Torx 45, оц.	М2432	183	6
59.	Клапан воздушный гидроаккумулятора в сборе	М2680	100	1
60.	Корпус ГА 24 крашенный	membrbak7050ga24	441	1
61.	Крышка клапана воздушного гидроаккумулятора	М135	160	1
62.	Мембрана гидроаккумулятора 24 Г	membr7050L24	068	1
63.	Фланец со штуцером гидроаккумулятора Ø158-1" (пласт.) Torx 45	flanec7050	206	1
64.	Шайба М8 (8х20х1)	М2031	205	8
